美国 Bricasti Design M1 SE数位类比转换器,散发与音乐更靠近的迷人魅力

2017/11/15 11:45:39

|
17053

不少音响迷在挑选器材时,总是特别喜欢源自专业领域者。原因无他,所有我们在家里所聆赏之罐头音乐,都是经由专业录音室制作出来的,倘若家里能使用原本在录音混音过程中经手的器材,不是应该能够比一般家用音响器材达到更「原汁原味」的效果吗?另一方面,由于专业器材必须经年累月地操作,其耐用性与品质也让人更加有信心。现有知名的Hi-End音响品牌里,甚至也有从专业领域起家,但现在仅设计生产家用音响器材者;而在2004年创立迄今的美国Bricasti Design,则是始终坚持以专业录音室为本,另外设计生产家用机型服务Hi-End音响玩家。毕竟,专业器材难免有许多一般家庭环境使用不到的功能,外观部分也通常比较粗犷,直接拿来居家使用往往会与其他器材格格不入,因此Bricasti Design这种作法其实是更为妥善全面的,看看上方标题图M1 SE数位类比转换器精美的外观,相信您也会认同Bricasti Design的作法。

目前Bricasti Design的家用机型有本文主角M1 SE数位类比转换器、M12讯源控制器、M15立体声后级与M28单声道后级,除了M12是刚推出不久的新产品之外,其馀都是已历经多年市场考验的制作。事实上,无论专业录音室或家用音响器材,Bricasti Design产品不仅数量十分稀少,连改款换型都非常罕见,以专业录音室使用的M7 Digital Reverb为例,它是在2007年推出的,到现在十年了依旧是当家主力。Bricasti Design的思维是在设计产品之初,就要尽一切努力将其设计得最为完善,要能历经多年的光阴考验仍不落伍,如此方能让专业录音室及一般消费者之信赖获得长久的回报。举例来说,创立于1972年国际知名的Soundmirror录音室(合作的唱片公司包括RR、Telarc、PentaTone Classic、Naxos、Chandos及EMI等)就是Bricasti Design M28单声道后级的长期用家,其创办人、总裁、录音师、母带混音师John Newton还在Bricasti Design官网上亲自现身推荐,由此可见对Bricasti Design有多么满意!

细致典雅、精工雕琢的Bricasti Design M1 SE

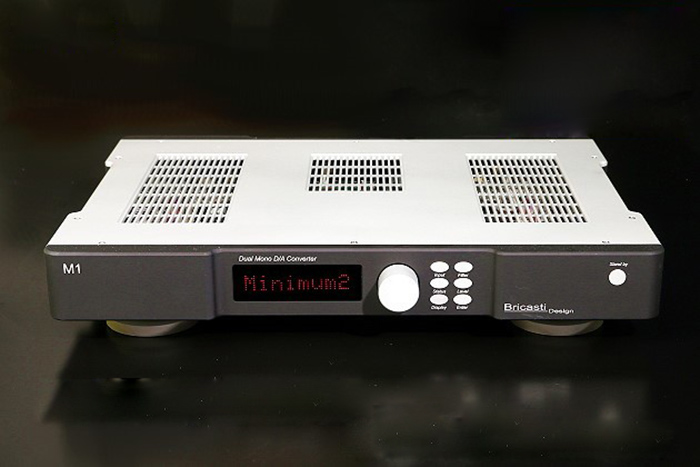

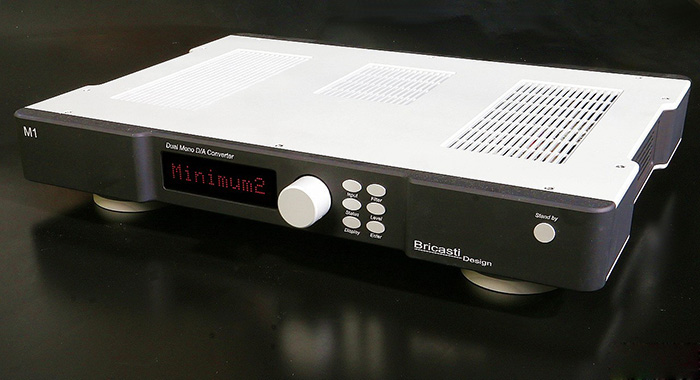

近看Bricasti Design M1 SE,很难不被它那高雅的黑白配色及圆滑曲线机箱所吸引,也几乎无法不与Mark Levinson的产品产生联想。事实上,Bricasti Design还真的与Mark Levinson颇有渊源,创始者Brian Zolner与Casey Dowsell原本分别是与Mark Levinson同属Madrigal Audio Labs公司的Lexicon全球副总裁及软体工程师,在2003年Harman集团解散Madrigal Audio Labs之后,Brian与Casey就在2004年创立了Bricasti Design,也与原Madrigal Audio Labs总工程师Bob Gorry几乎同时创立的AeVee Labs合作设计,这是Bricasti Design那么有「Mark Levinson风味」的原因。看看上图,M1 SE前面板中央部分向内凹、有红色LED的大大显示幕及白色的旋钮及按键,还真的与Mark Levinson相当神似。

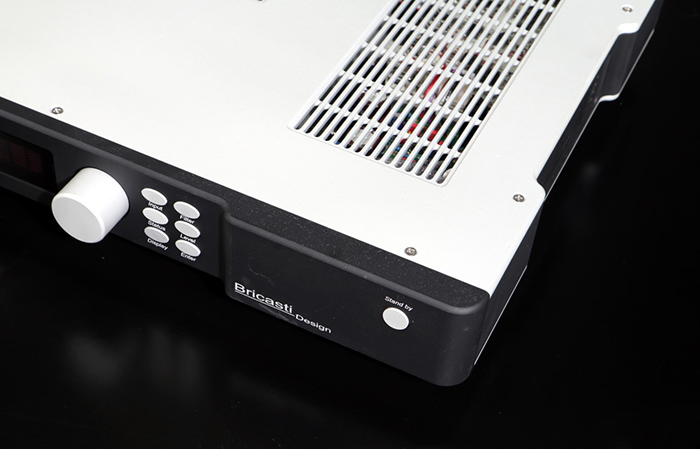

从斜上方这个角度,可以更清楚观察Bricasti Design M1 SE全铝合金厚面板及机箱的精细作工,边角圆弧的曲线相当漂亮,当你卸下顶板螺丝之后想取下顶板时,就会发现其金属加工的精密度真高!

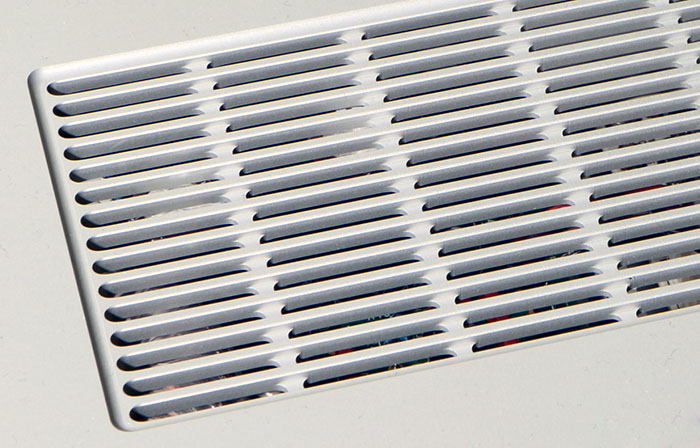

这是M1 SE顶盖散热孔的特写,是整块厚铝板在Bricasti Design厂内使用CNC电脑控制机具精密切削制成的,完全没有直角的线条显现该厂金属加工之精密程度(其实,M1 SE前面板的按键及旋钮也都是由整块铝锭经CNC精密切削而成)。

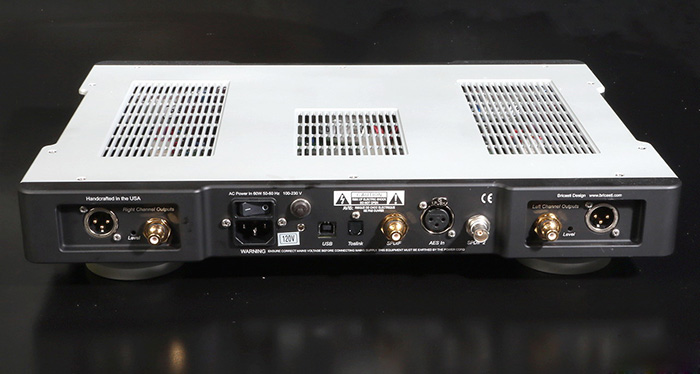

许多音响器材不惜在前面板使用厚重的材料增加卖像,但背板往往因陋就简,Bricasti Design M1 SE却不是如此,同样用与前面板相同的厚实铝锭CNC切削制成,两侧分别是左右声道的平衡与非平衡类比输出端子,中央区域则是电源输入及数位输入端子群。 在左右类比输出端子旁边有个标示著「Level」的小孔,那是用来调整类比平衡输出电平大小的,出厂时设定为+16dB(也就是4V输出),用家可调整为较小的+8dB或更大的+22dB。

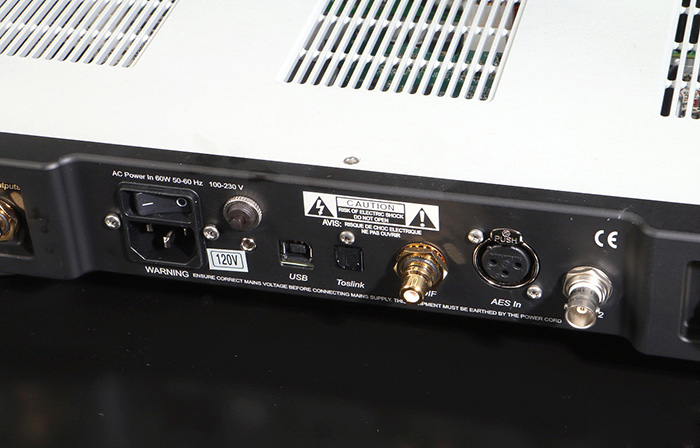

M1 SE备有四组数位输入端子,由左至右分别是USB、Toslink光纤、RCA同轴与AES平衡数位输入,至于左侧则有电源输入插座与主电源开关。另外,请注意在「120V」标示的右上方有一个圆孔,它是做什么用的呢?

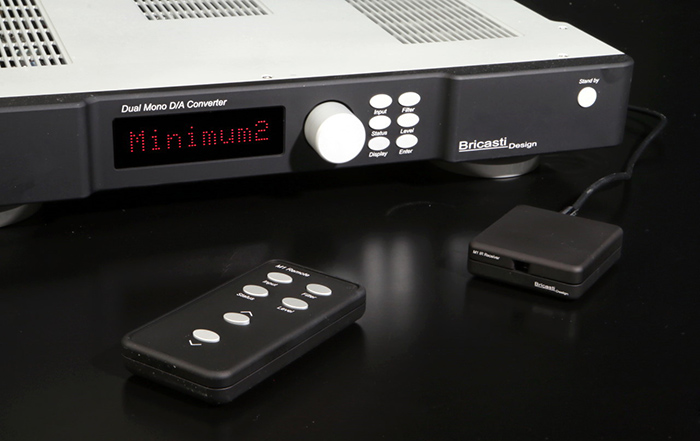

原来它是本机红外线遥控外接接收器(请见上图右侧)的插孔,如此就可让M1 SE获得遥控功能。其实,一般大多是直接在显示幕旁安装红外线遥控接收窗,为何Bricasti Design要如此费工?而且连这个红外线遥控外接接收器外壳,竟然也是用实心铝锭切削制作而成的!理由很简单,就是为了排除遥控接收电路装在机内所可能的杂讯影响而已,由此可见Bricasti Design为了提升自家产品的音乐重播表现,简直是无所不用其极。其实,即使不用遥控器,M1 SE透过前面板的Input、Filter、Status、Level、Display与Enter等六个按键及旋钮,同样可轻鬆操控。

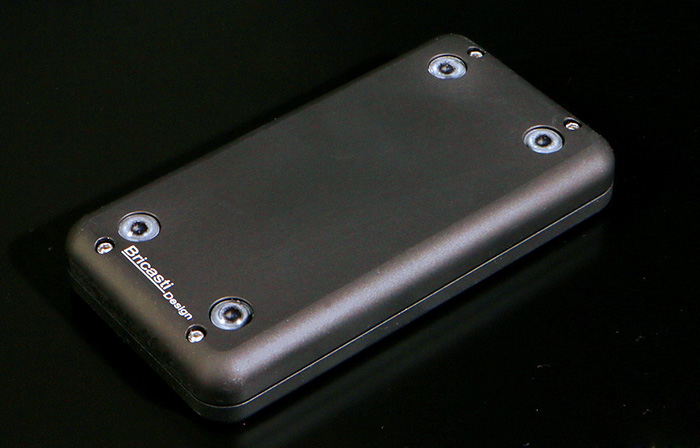

M1 SE的遥控器用的当然也不是普普通通的塑胶外壳,而是使用整块铝锭CNC切削制成的,连遥控器都要车制得如此圆滑细致,Bricasti Design对旗下产品的用心当然值得信赖。

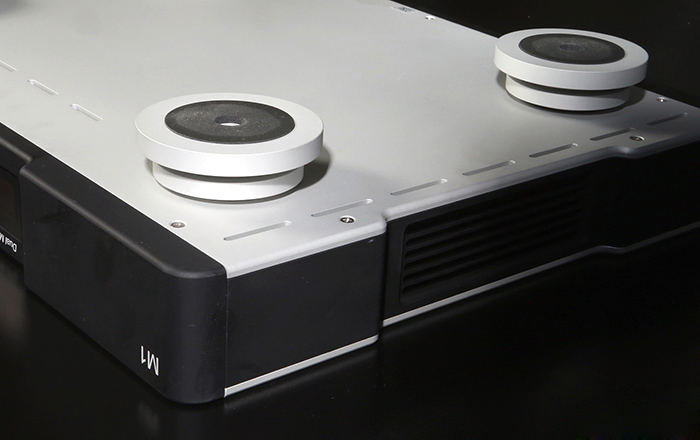

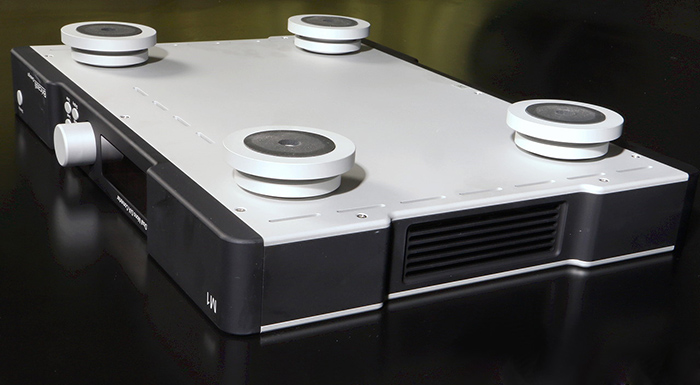

M1 SE这个特别版型号来自特别更换的顶级脚垫,不同于一般廉价橡胶,它的本体也是铝合金材质。

只不过,在抬起M1 SE时竟然会听到这四支脚垫摇晃的声音,难道组装得不够扎实吗?当然不是,其实这是抑震音响架及角锥专家Stillpoints的制品,提供机箱已如同铜墙铁壁般的M1 SE更完善的抑震效果,并藉以得到更优异的音乐重播表现。

一丝不苟的内部架构设计

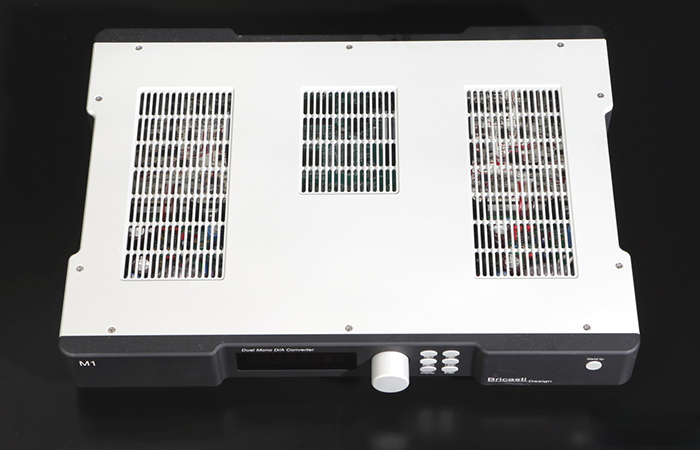

「铜墙铁壁」?没错,用这个词来形容M1 SE真的一点都不夸张,由上往下俯瞰可观察到M1 SE扎实细致的前后面板与顶盖。

小心移去结合得相当紧密的顶盖之后,就会发现左右两侧板的厚度是与前后面板相同的,而且也都在中段切削内凹。接著,您会察觉几乎是同样厚度的底板,竟然也是使用整块铝锭CNC切削出多个凹槽,分别容纳三组电源电路、数位电路与左右声道各自独立的类比电路板。

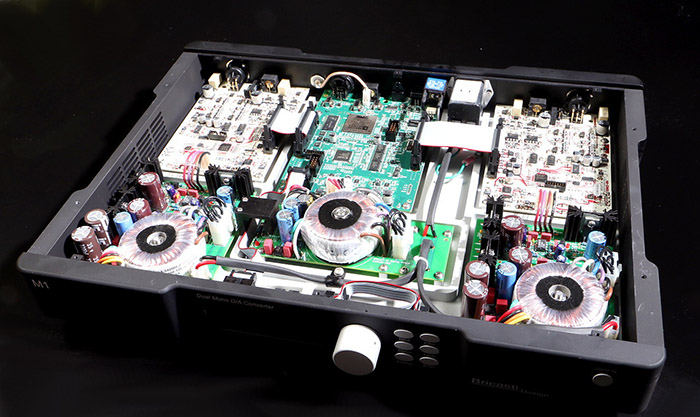

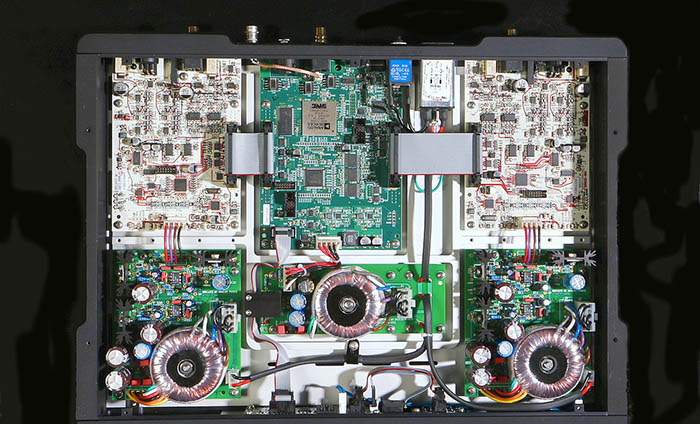

从这个前侧方的角度望过去,更可以体会到笔者所谓「铜墙铁壁」的意涵。整体而言,M1 SE内部可区分为六大块,前方中央是数位电路电源、左右两侧是左右声道类比电路之电源,机箱后半部则是相对应的数位及类比电路板,左右声道完全独立以降低彼此的串音干扰。

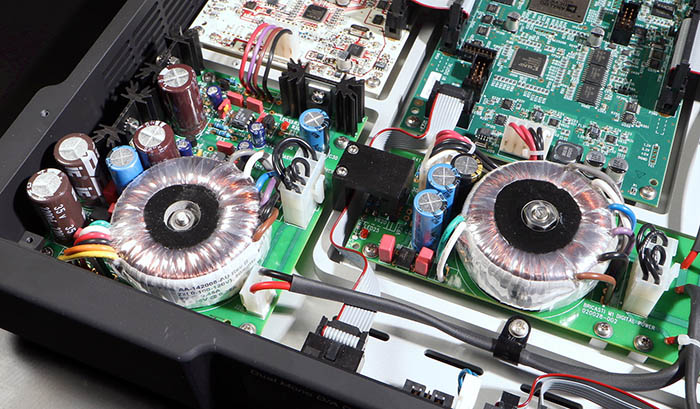

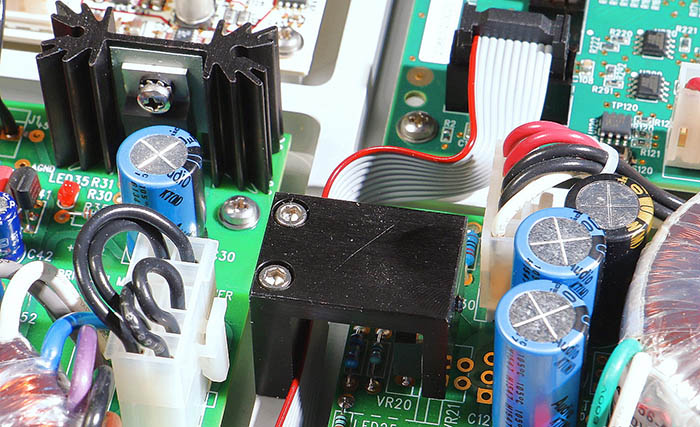

这是数位电路电源与左声道类比电路电源之特写,M1 SE无论数位或类比电路都配备体型不小的环形电源变压器,类比电源电路有多组稳压处理。咦,照片正中央那个方形的黑色物件,看起来有些突兀,它是什么?

原来它是呈ㄇ字形的金属散热片,其内侧锁固了数位电源电路的稳压晶片,另外一侧则用螺丝与底板连结。因为这颗稳压晶片所散发的热量较高,Bricasti Design为求工作状态之稳定及耐用度,特别将其热量传导到底板协助散热。

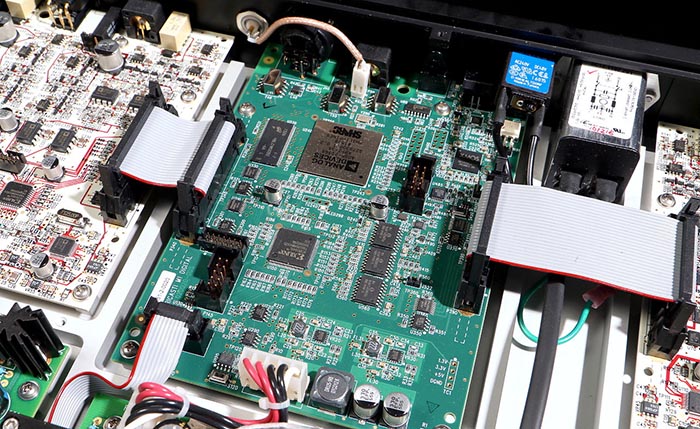

在数位电路板上最显眼的元件,是靠近背板那个大正方形外观Analog Devices的SHARC晶片,这颗业界功能最强大的可程式化数位讯号DSP处理晶片,在众多日系环绕扩大机里都可以看到,可用来处理5.1、7.1甚至11.1声道高解析环绕音效,为何M1 SE这么一部两声道的数位类比转换器会用到它?原来本机有多达十馀组的数位超取样滤波处理可选(Linear Phase 0-8、Minimum Phase 0-5与DSD 0-2),透过Analog Devices SHARC晶片强大的运算效能,Bricasti Design能以其自行撰写的程式运算来达成各种数位超取样滤波处理

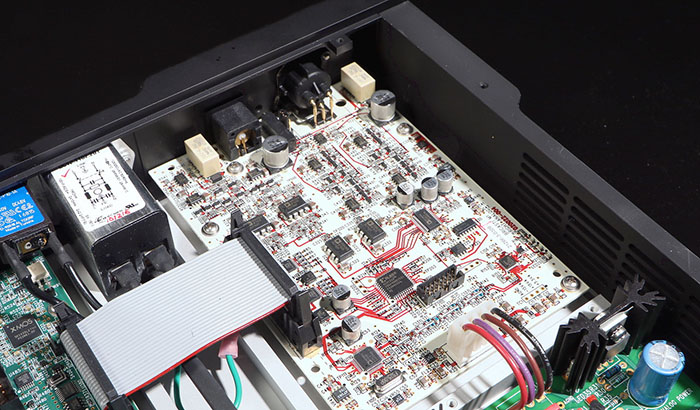

M1 SE两块左右声道独立的类比输出电路板色彩很独特,并非一般常见绿色的玻璃纤维电路板,而是高级的Arlon 25N印刷电路板,这一般是使用在需要有更好的极高频抗干扰之场合(例如射频器材),由于价格比一般玻璃纤维电路板高出许多,在Hi-End音响领域只有类似Mark Levinson No.32前级这样的超顶级器材才会使用,以Bricasti Design M1 SE的价格而言,竟然使用了如此级数的电路板,只能用「让人喜出望外」来形容。当然,昂贵的Arlon 25N印刷电路板确实有机会带来更纯淨且频宽更广的好声音,这亦是Bricasti Design的目标。

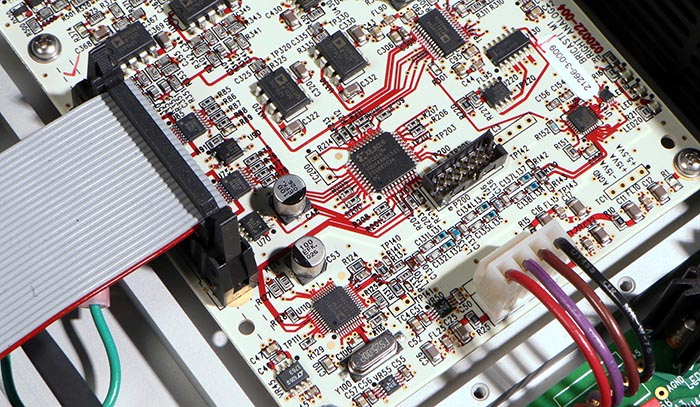

左右声道类比输出电路板都以一颗Xilinx XC2C32A可程式化晶片为核心(上图正中央正方形者),以Bricasti Design自行撰写的程式来控制周边晶片的运作,此Xilinx XC2C32A所连结的主要晶片,分别是照片里右上方的Analog Device AD1955A DAC及左下角的AD9951 DDS(Direct Digital Synthesizer)精密时钟运算晶片,后者能以高达400 MSPS(每秒取样4亿次)的精密时钟,让AD1955A DAC进行精准的数位类比音讯转换。
