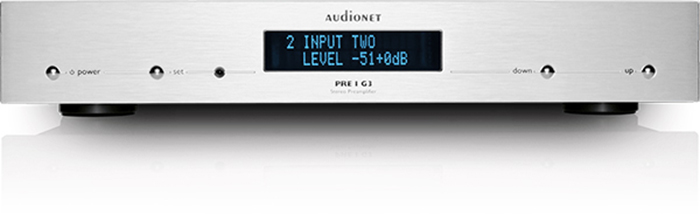

德国 Audionet Pre I G3前级 电路细节精细考究
2017/12/13 17:15:24
|
Audionet旗下器材虽然看起来方方正正，并没有什么与众不同之处，但是从医疗工程研究转入音响界的他们，讲求精密的电路设计，任何制造细节毫不马乎，让Audionet器材的规格数据有极为优异的表现，Pre I G3前级便是绝佳的例子。
根据原厂提供的资料，这台前级全为音质考量而打造，像是电压调变便采用极为稳定的砷化镓元件作为电压的基准，而电容也特别选用带有丝质介电质的电解电容以及能够承受高电流的薄膜电容，就连电容焊接的角度也都一一考量，避免讯号在行进阶受到任何损失，内部配线更采用发烧友梦寐以求的镀金银线，总而言之，Audionet在设计这台Pre I G3时，就是要将失真与噪讯尽可能降到最低。
Pre I G3将电路做到极小化，以达到最短路径的目的，让在输入级采用单片双FET晶体作为缓衝，增加输入阻抗，避免前端器材受到不必要的干扰，而驱动级部分采用直流电藕合设计，避免失真。此外，音量与左右声道平衡控制电路采用线性极高的电阻与镀金继电器阵列，而输出级则以反应速度极快的OP放大以及高偏压设计的离散式A/B类扩大，加上输入与输出级皆由电压调变电路控制，让声音的失真尽可能降到最低。
这台前级采用先进的微电脑控制，其控制电路采用独立的电源，避免与音讯电路互相干扰。透过内建软体的控制，Pre I G3不但可以输出超低音的左右声道讯号，还能够选择关闭耳扩输出或是开启剧院直通模式。Pre I G3搭载丰富的输出入端子，除了可同时连接6台不同的讯源，更可以将输出讯号连接至两台后级，实现双单后级推动喇叭的渴望。原厂还针对这台前级推出MM/MC唱放模组，让您享受聆听黑胶的乐趣。
器材规格
Audionet Pre I G3前级
型式：前级
类比音讯输入： 镀金铁氟龙绝缘 RCA Line-In 端子×5对
镀金 XLR 平衡端子×1对
镀金 RCA Line-In 端子×1对
类比音讯输出： 镀金铁氟龙绝缘 RCA 端子×1对
镀金 XLR 平衡端子×1对
镀金铁氟龙绝缘 RCA 超低音输出×2
镀金铁氟龙绝缘 RCA Record输出 ×1对
镀金铁氟龙绝缘 RCA Monitor输出 ×1对
其他输出入端子：遥控用Audionet Link Toslink光纤输出out×2，
Link 2可透过电路切换
3.5 mm 12V trigger输出
EPS外接电源专用5-pin端子
6.3 mm耳机输出端子
镀金接地端子
Technical Data
频宽：0 – 3,000,000 Hz (-3 dB，直流藕合)
总谐波失真：-110 dB @ 20 Hz to 20 kHz @Vin=4.5 Vrms
讯噪比：120 dB @ 1kHz @ Vin, max
跳跃率：10 V/μsec
分离度：声道：100 dB @ 20 kHz
输出：108 dB @ 20 kHz
输入电平：最大 5 Vrms
输入阻抗：line 82 kΩ
XLR 15 kΩ
输出电平： line最大8 Vrms
XLR最大16 Vrms
耳机最大8Vrms (最大增益 6dB)
输出阻抗： line、XLR 22 Ω
耳机 47 Ω
电源：220…240 V / 50…60 Hz或110…120 Volt / 50…60 Hz
功率消耗： 待机< 1 W， 最大 50 W
尺寸：宽430 × 高70 × 深310（mm）
净重：6 kg
