德国 T+A MP3000 HV多功能音乐播放机与PA3000 HV综合扩大机

2018/12/1 14:23:22

|
186

创立于1978年的T+A,无论年营业额或规模都是当今德国Hi-End音响品牌最大者,旗下产品囊括黑胶唱盘、数位讯源、前后级扩大机与喇叭,是极少数涵盖完整音响产品线的顶尖品牌,由此可见T+A在机械、电子、数位软体等相关技术领域著实有独到之处。

如今谈到T+A的电子类音响器材制品,顶级旗舰HV系列绝对是众人目光焦点,而本文主角MP3000 HV多功能音乐播放机与PA3000 HV综合扩大机,就是HV系列的「开山之作」。犹如T+A是「Theory(理论)」与「Application(应用)」的结合,「HV」型号也有其独特含意,它是High Voltage的缩写,意味著此系列机种均采「高电压」工作架构,这是T+A让大功率晶体机得以呈现出管机温润美声的独门秘技。

或许有人会质疑这怎么可能?发烧友都知道,晶体机的声音走向与管机迥然不同,但本身就是管机行家的T+A找出关键差异,在于晶体机的工作电压比真空管机来得低,而高电压正是造就管机好声的重要因素之一,所以他们开发出独门技术,提高晶体机放大电路的工作电压,如此功率输出就会更顺畅、对喇叭的控制力更佳、动态表现也更好;更厉害的是就连失真也大幅降低,即使是应用在数位讯源MP3000 HV上也有「奇效」,原厂表示本机THD总体谐波失真小于0.001%,真的颇让人惊讶。

接著,就让我们由HV系列代表作MP3000 HV与PA3000 HV的里里外外,来瞭解T+A器材结构之缜密、技术之高超与作工之精致。

功能全面、内在考究,T+A MP3000 HV多功能音乐播放机

MP 3000 HV可谓T+A数位技术集大成之作,过去该厂有一部超级数位讯源DAC8,以扎实的用料和高超的性能广受市场欢迎,T+A沿用其优点加以进化,加装了CD转盘,并结合全新HV高电压工作的类比放大级,让用家不但能透过网路连结播放电脑内的音乐档案、聆赏AM/FM收音机与网路电台播出曲目,还能播放珍藏的CD,而且音质还更进一步强化,就连播放FM收音机或网路电台都很动听。

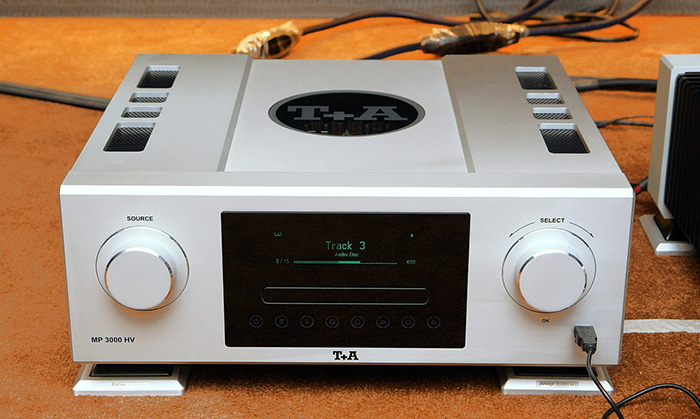

MP 3000 HV前面板维持简洁实用的德式作风,左右两个大旋钮分别负责讯源切换与选单操作,中间则是有触控功能的大型显示幕,用家可看图形轻松操作。在前面板右下方有一个标示USB 2的插槽,它和背板另一个USB 1插槽可接驳数位流,连结iDecive产品或是智慧型手持装置,自iPad/iPhone或其它USB随身碟读取音乐档案。此外,从本图也可看到顶板T+A圆形标志两侧设有散热孔,让机箱内部温度维持稳定。

如果不是将光碟承盘伸出来,你可能很难发现它就隐藏在大型显示幕的中央,这是因为T+A的制作工艺实在太精良了!此一承盘在抑震与机械结构上用了许多心思,光是看它顺畅进出的动作,就足以让人对其性能之优异深信不疑。

咦,一部数位讯源为何要用到两条电源线,原来T+A为了让数位与类比供电电路完全分离,彻底隔绝彼此间的干扰,竟然让两者各自使用一条电源线,分别设置在背板的左下及右下角。此外,背板左侧下方有一个HLink端子是连结自家器材之用的,方便让所有T+A器材连动控制。本机备有包括USB DAC在内的多组数位输入,也有无线及有线网路可支援DLNA,直接收听全球的网路广播,或者经由区域网路读取个人电脑或NAS网路硬碟内的数位音乐档 案,真是方便极了!

本机厚重的铝合金机箱已可避免震动对CD转盘的不利影响,但T+A还在机箱内部以厚铝板建构许 多隔间,以强化电磁噪讯隔离效果,包括左右两侧的数位与类比供电电路都密封在侧面的隔间里,几乎等同于电源分体式的架构。上图所看到的其实只是机箱「下半部」,最靠近前障板被密封在独立箱体内的,是有关萤幕控制、选单程式等的逻辑控制电路,其后方是CD转盘结构,T+A还以三点悬挂系统将其安置于坚固厚重的机座上(见下图)来防止共振效应。在机身后方的是主电路板,包括数位输入、串流音讯、FM调谐器与USB DAC等。

这是从顶部往下看的机箱「上半部」模样,其中最显眼的就是本机的DAC电路板,我们首先要看的 当然是那颗具备「电流/电压转换架构」的DAC晶片,原厂表示这就是影响音质与类比输出的关键,其最高可支援格式至32bit/192kHz。电路板上有精密时钟,可以大幅降低时基误差,确保音乐讯号准确。此外, 本机也配置了SCL网路功能处理器,这个完全针对音乐讯号传输而设计的晶片,可轻松解决掉网路传输所造成的噪讯、让音质更好。

此为本套系统的FD100遥控器,它以无线方式与两部T+A器材连线沟通,遥控器最上方有一块彩色液晶显示幕,可显示各类非常有用的资讯,像是MP 3000 HV所播放音乐的乐手、专辑、曲目名称等,全都可同步显示在上面。

外型典雅却力大无穷,T+A PA3000 HV综合扩大机

PA3000 HV厚度高达10mm的铝合金机箱全使用无感磁材质,结合厚实内在的结果是总重量达38公斤,堪称是重装甲级综扩,避震效果当然一流。它在8欧姆负载时输出功率为300瓦,4欧姆负载时输出功率增至500瓦。T+A在前级与后级功率输出级都使用高电压电路,那工作电压到底有多高?原厂表示单是前级的工作电压就高达80伏特,后级功率输出级电压设定在+/-160伏特,比一般晶体放大电路可足足高出了一倍。

PA3000 HV前面板亦有块大型显示幕,其上排可显示音量大小与输出功率高低,下排六颗触控按键由左至右分别为总电源开关、平衡或非平衡式输入选择、静音、选单以及喇叭输出等选择键。显示幕左右两侧旋钮分别为输入选择与音量控制,按压音控旋钮亦可作选单控制。值得一提的是,本机音量控制采用的是许多音响迷心中最佳音控架构——以继电器加上无电感电阻构成R-2R级进式衰减音控,具有阻值精准、左右声道音量误差极低与音量调控线性变化等优点,由T+A选择如此费事又高成本作法,就可看出其追求好声的决心。

由于是功率超大的综合扩大机,本机需使用20安培规格的大电流电源线(而非一般15安培规格者),从背板端子的规划就可看出本机是左右声道完全对称分离架构。背板下半部左右两侧各有两组纯铜镀铑喇叭端子,可同时连接两对喇叭或作为Bi-Wire使用,只要在前面板选单设定即可。背板上半部左右两侧在最旁边的是平衡与非平衡前级输出各一组,中央区块则有六组类比输出,第五与第六组仅有非平衡端子配置,前四组则平衡式与非平衡式介面都有。

其中最特别的是第四组,它是对应家庭剧院系统使用的,一般Hi-End前级在此时都是完全跳过音控与放大电路,但 PA3000 HV的「第四组」却是可独立设定其音量。换句话说,它不会跳过音量与前级电路,这是由于T+A认为市面上环绕扩大机的音质普遍不够好,让本机的前级电路加入放大工作,可以得到更好的音质与整体表现。

PA3000 HV电路架构同样分成上下两层,上层为前、后级放大电路,下层为电源供应电路,各部位都是全对称的内部配置(配重也是如此),且被独立隔离来防止运作时相互干扰,如逻辑电路就和MP3000 HV一样隐藏于厚度超厚的前障板,以防止微小电磁波污染前、后级电路。此外,为了极力缩短路径、降低传导失真,所有端子也全都锁固在独立电路板上。

本图所示为箱内下层电源供应部分,从中间那颗特大型的环型变压器就可看出T+A对电源之讲究,其甚至以10至15mm厚铝 壳框架包裹住变压器外围,来避免电磁噪讯影响到周遭电路元件。此外,本机左右声道各自装载六颗容量高达120,000μf的Panasonic云母介质银电极电容,可快速供给后级电路源源不绝的电力。

这是PA3000 HV机箱上层的前、后级放大电路。本机前级为晶体分砌式、无负回授、全差动架构,由于T+A认为常见OP晶片放大必须施加许多负回授,所以他们改以JFET电晶体砌出差动放大电路,如此再加上80V高压放大,声音无论纯度、劲道都会比一般OP晶片放大更好。在后级部分,电压驱动级由超高效率的 MOSFET电晶体负责,左右声道功率级各有8颗BJT双极晶体,可提供高达60安培大电流输出能力,难怪本机对喇叭的驱动及控制力表现惊人。

看看这机箱及散热片边角的加工,您应该也会同意这套T+A系统的制作工艺确实无可挑剔。

欧洲最权威的EISA(欧洲影音协会)2013-2014「最佳High-End音响」得主,就是这套T+A MP3000 HV/PA3000 HV组合,由上方这段得奖影片可看出其获奖绝对当之无愧。MP3000 HV集结CD播放、D/A转换、数位串流播放、AM/FM收音机与网路电台音乐播放等功能于一身,堪称是全能级音乐播放机;PA3000 HV则是以智慧型模组设计与「高电压」工作架构,让综合扩大机拥有高达500瓦的庞大功率输出且兼具管机温暖又圆润的好声音。

T+A MP3000 HV主要性能规格
型式:多功能音乐播放机
频率响应:2Hz-20kHz
讯噪比:116dB
支援音乐档案格式:MP3、AAC、FLAC、WAV、AIFF、ALAC
类比输出端子:RCA×1,XLR×1
数位输出端子:Coax×1,AES-EBU×1,S/P-DIF×5
数位输入端子:标准同轴端子×1,USB×2
尺寸(宽×高×深,mm):460×170×460
重量:26公斤

T+A PA3000 HV主要性能规格
型式:综合扩大机
频率响应:0.5Hz-450kHz,+0/-3dB
讯噪比:105dB
总谐波失真:低于0.001%
后级输出功率:每声道300瓦(8欧姆负载时,峰值输出380瓦)、每声道500瓦(4欧姆负载时,峰值输出700瓦)
迴转率:60V/μs
阻尼因数:大于65
尺寸(宽×高×深,mm):460×170×460
重量:38公斤
